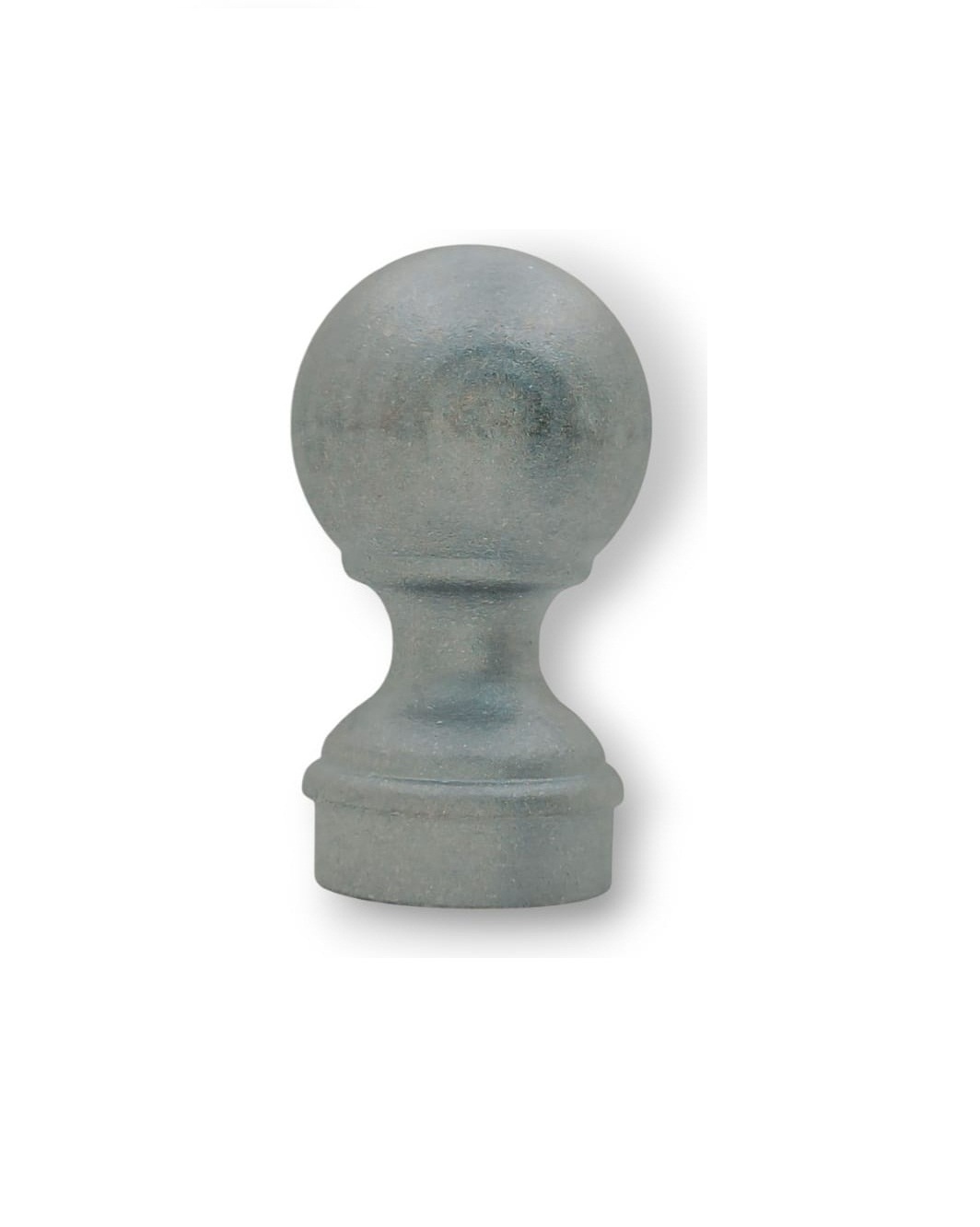

Terminación Esférica de Aluminio
DIBUJOS TÉCNICOS
MODELOS
ARTÍCULO Nº TIPO MEDIDAS A MEDIDAS B MEDIDAS C MEDIDAS D CANAL E CANAL F MEDIDAS A MEDIDAS B MEDIDAS C MEDIDAS D MEDIDAS E MEDIDAS F MEDIDAS G MEDIDAS H MATERIAL PULGADAS REFORZADA STANDARD RODILLO DESCRIPCIÓN RULEMAN MEDIDA BULÓN 8.8 DIAM. LARGO EJE DIAM. LARGO TRASLACIÓN RECOMENDADA CANTIDAD X CAJA PESO X UND.
8360-40 Term. Esférica p/Columna Cuadrada 40 X 40 mm. 58 115 15 100 38 40 1 0.2
8360-50 Term. Esférica p/Columna Cuadrada 50 X 50 mm. 65 120 15 105 48 50 1 0.22
8360-60 Term. Esférica p/Columna Cuadrada 60 X 60 mm. 73 124 15 109 58 60 1 0.3
8360-70 Term. Esférica p/Columna Cuadrada 70 X 70 mm. 80 130 15 115 68 70 1 0.32
8360-80 Term. Esférica p/Columna Cuadrada 80 X 80 mm. 83 142 15 127 78 80 1 0.4
8360-99 Term. Esférica p/Columna Cuadrada 100 X 100 mm. 112 173 15 158 98 100 1 0.72
8361-63 Term. Esférica p/Columna Redonda 2 1/2" 73 127 63.5 112 15 2.5 1 0.26
8361-76 Term. Esférica p/Columna Redonda 3" 83 140 76.2 125 15 3 1 0.4
8361-99 Term. Esférica p/Columna Redonda 4" 118 166 101.6 151 15 4 1 0.58
