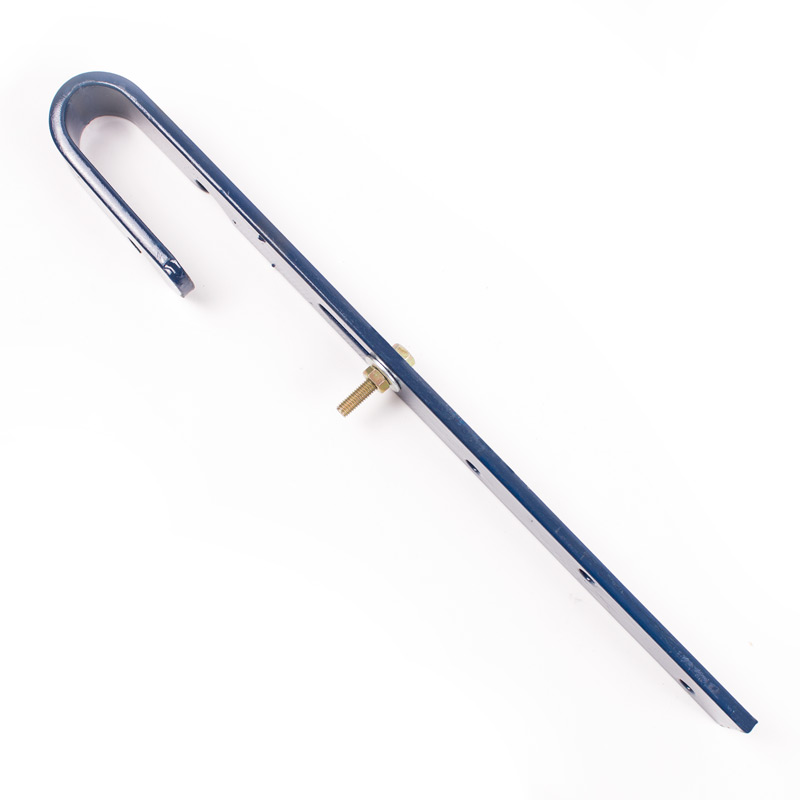

Grampas para Ruedas con Rulemán y Rodillo
DIBUJOS TÉCNICOS
MODELOS
| ARTÍCULO Nº | TIPO | MEDIDAS A | MEDIDAS B | MEDIDAS C | MEDIDAS D | CANAL E | CANAL F | MEDIDAS A | MEDIDAS B | MEDIDAS C | MEDIDAS D | MEDIDAS E | MEDIDAS F | MEDIDAS G | MEDIDAS H | MATERIAL | PULGADAS | REFORZADA | STANDARD | RODILLO | DESCRIPCIÓN | RULEMAN MEDIDA | BULÓN 8.8 DIAM. LARGO | EJE DIAM. LARGO | TRASLACIÓN RECOMENDADA | CANTIDAD X CAJA | PESO X UND. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4801-10 | Grampas para Ruedas con Rulemán de 50 y 60 mm. | 25.4 | 285 | 24 | 4.75 | 45 | 4102-4103 | 12 | 0.338 | ||||||||||||||||||
| 4802-10 | Grampas para Ruedas con Rodillo 50 y 60 mm. | 25.4 | 285 | 27 | 4.75 | 45 | 4202-4203 | 12 | 0.354 | ||||||||||||||||||
| 4803-10 | Grampas para Ruedas con Rulemán y Rodillo 75 y 90 mm. | 31.75 | 350 | 28 | 6.35 | 65 | 4104-4105 | 4204-4205 | 12 | 0.718 | |||||||||||||||||
| 4804-10 | Grampas para Ruedas con Rulemán y Rodillo 100, 105 y 120 mm. | 44.45 | 450 | 33 | 7.94 | 85 | 4005-4025 | 4106-4107 | 4206-4207 | 12 | 1.562 | ||||||||||||||||
| 4805-10 | Grampas para Ruedas con Rodillo 150 y 180 mm. | 50.8 | 555 | 33 | 9.52 | 115 | 4208-4209 | 4 | 2.602 | ||||||||||||||||||
| 4806-10 | Grampas para Ruedas con Rulemán 150 y 180 mm. | 50.8 | 555 | 42 | 9.52 | 115 | 4108-4109 | 4 | 2.572 | ||||||||||||||||||
| 4807-10 | Grampas para Ruedas con Rulemán 125 y 150 mm. | 4006-4007-4026-4027 | 4 | 2.466 |
